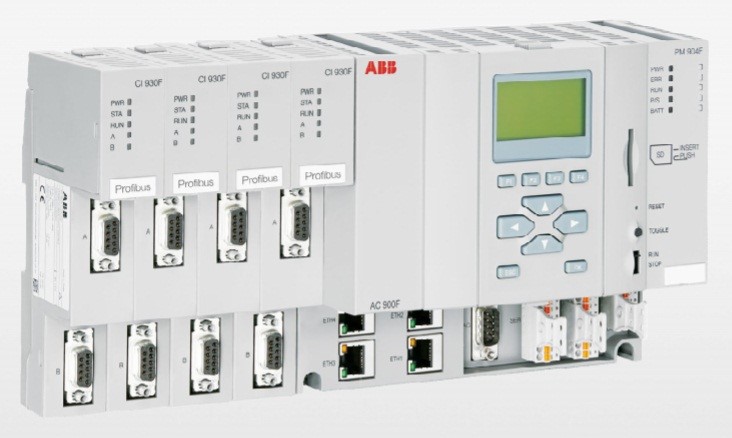

        隨著大數據在工業領域的應用程度的不斷加深和現代化水泥的智能化水平的逐步提升，水泥工廠對水泥工程DCS系統建設的要求也越來越高。昌都二期DCS系統，從圖紙設計到調試運行，均由我院自主完成。系統采用的是ABB最新型的AC900F系列CPU，該項目的DCS軟件采用最新的freelance 2019版本，ABB freelance系統是一款成熟的分布式控制系統，具有強大的分析處理能力和極高的穩定性，大大提高了工廠的生產效率和經營管理水平。

 1.系統硬件結構

 1.1操作員站和工程師站

        昌都二期DCS系統的中央控制室中配置了四套獨立的操作員站（OS站）和一個工程師站（ES站）。其中，有三個操作站帶有兩個液晶顯示器，可同時觀察兩個畫面。

       ES站主要完成以下功能：1.實時數據庫、控制塊、圖形、趨勢、報表等系統數據的生成和下裝。2.完成對系統的詳細自診斷和系統數據的列表和后備。        DCS工程師可通過工程師站對自動化系統進行組態、維護。專業工程師可以在現場對系統所有運行情況和控制邏輯進行查看，也可以在線或離線修改程序。這樣增加了系統軟件、硬件的透明度，使得用戶對系統掌握的程度有所提高。當自動化系統不需組態時，工程師站可運行與操作員站完全相同的軟件，方便DCS工程師監控、調試系統。 1.2 I/O站

       昌都二期的系統配置了生料磨控制站、窯尾控制站、窯頭控制站、水泥控制站及石灰石中轉堆場、煤磨、水泥包裝三個遠程站。系統由ABB CPU和S800系列的I/O站配合組成，通過CI801通信接口模件和AC 900F進行PROFIBUS-DP通信。其中有S800系列的DI810(16通道)、DO810(16通道)、AI810(8通道)、AO810(8通道)等，既節省了成本，又降低了能耗。

2.DCS配置特點

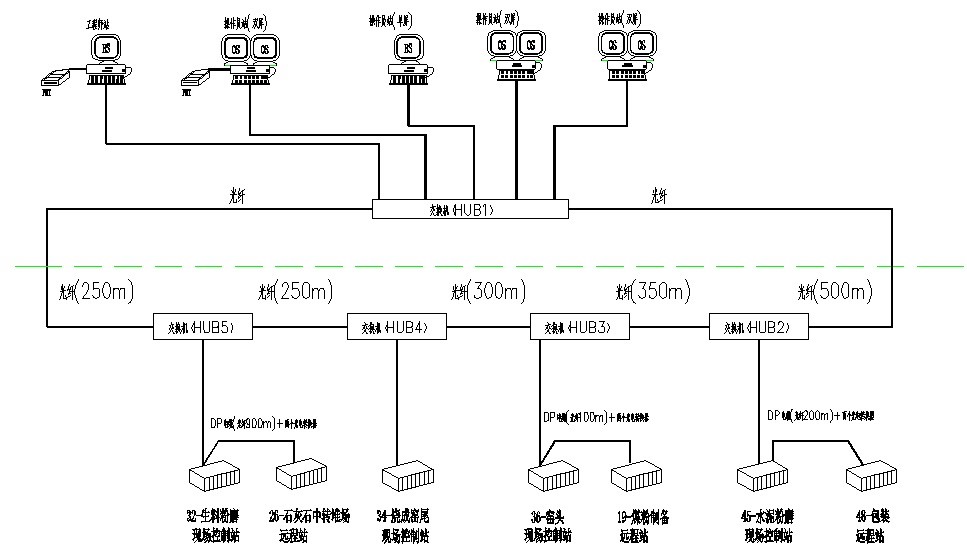

       水泥生產的工藝特點使得系統內各個控制站極為分散，此時控制網絡的穩定性對于系統的安全就起到了很大的影響作用。昌都二期采用冗余光纖環網技術，使得系統的過程控制網絡極為可靠，整個系統的安全系數大大提高。

        DCS系統的控制柜集中擺放，現場不放置任何IO從站，從而杜絕生產環境中因素的干擾系統；

       針對高原較為干燥、容易產生靜電，中央控制室及配電室均鋪設靜電地板；

       在供電方面，自動化系統采用UPS供電，由電氣配電系統引出回路對UPS供電，提高系統的供電可靠性。

       水泥生產工藝設備單機容量大、生產連續性強、對快速性和協調性要求高。為了提高企業的生產效率與競爭力，自動控制的實施至關重要。采用ABB的CPU和遠程I/O站配合組成，能夠很好的滿足水泥行業以開關量為主、模擬量為輔且伴有少量調節回路的控制要求。

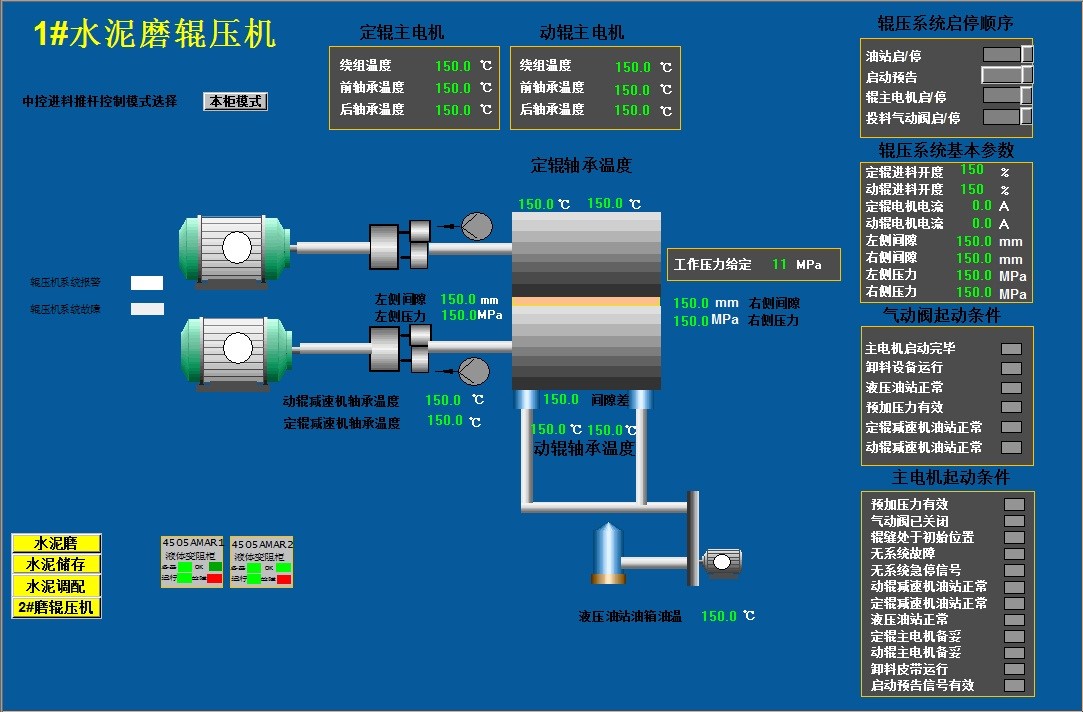

       考慮到項目所在地理位置海拔較高，空氣密度會有所降低，電氣控制設備的使用也會受到影響。同時，在缺氧條件下，人員的勞動強度也會受到影響，所以對于系統內較大的單機系統，如輥壓機、篦冷機等，采用了DP通訊的方式，這樣既節省了大量的點位，也減少了高原機電安裝的工程量，同樣使設備的運行狀況在中控室一目了然，如輥壓機，中控操作員可以根據各參數的運行情況，找到左、右側壓力，左、右側間隙，輥縫之間的平衡關系，為提高產量、質量打下了良好的基礎。
